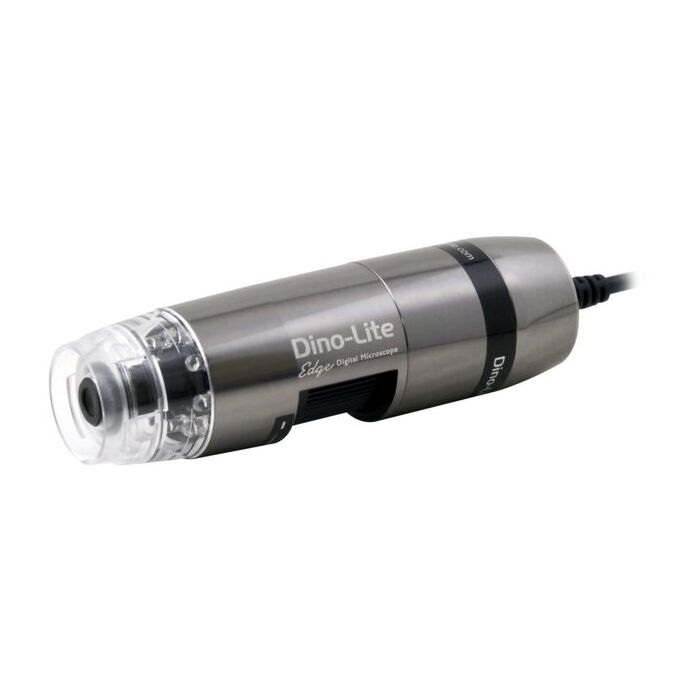

De AM7515MT8A is een 5MP Dino-Lite Edge microscoop met een vergrotingsbereik van 700-900x en ingebouwde coaxiale verlichting. De Flexible LED Control (FLC) maakt het mogelijk om gebruik te maken van twee verschillende soorten verlichting: helderveld en coaxiale verlichting, of een combinatie van die twee.

5 Megapixel Edge sensor
700-900x vergroting
Coaxial en helderveld verlichting, Flexible LED Control
Automatic Magnification Reading (AMR)

Met behulp van de coaxiale verlichtingstechniek kunnen details worden bekeken die onder normale lichtomstandigheden moeilijk te zien zijn, bijvoorbeeld bij het bestuderen van wafers, microchips of andere micro-electronica. De AM7515MT8A ondersteunt de Automatic Magnification Reading (AMR) functie, die de vergroting automatisch herkent en weergeeft met behulp van de bijgeleverde Dino-Lite software.

Door deze unieke eigenschappen is de Dino-Lite AM7515MT8A een prima instrument, dat bijzonder geschikt is voor materiaalanalyse, elektronica-inspectie of ander onderzoek waarbij een hoge vergroting, coaxiale verlichting, veelzijdigheid en draagbaarheid van belang zijn. De Dino-Lite AM7515MT8A wordt geleverd met de gebruiksvriendelijke DinoCapture 2.0 software voor Windows. Dit omvat verschillende functies die met dit model kunnen worden gebruikt, waaronder Automatic Magnification Reading (AMR), Flexible LED Control (FLC), calibratie, metingen, notities en opslag van beelden en video-opnames. Om goed scherp te kunnen stellen raden wij aan het instrument te gebruiken in combinatie met een hoge-precisie statief. De Dino-Lite RK-10A bijvoorbeeld, is hiervoor zeer geschikt. Het is een robuust en stabiel statief, gemaakt van sterk roestvrij staal en lichtgewicht aluminium, met een zeer precieze fijn-focus afstelling.

(*Momenteel werkt dit model uitsluitend met Windows OS)

Dino-Lite range: Dino-Lite High Magnification

Lighting
Light/ LED type: White
Number of LEDs: 8
LED on/off switchable: Yes
Infrared filter: IR cut-filter >650 nm
Diffuser available: No
Emission filter: No
Polarizer: No

Optics
Magnification: 700-900x
Macro zoom: No
Working distance: Standard
Lens type: Glass with anti-reflection coating

Sensor
Sensor type: CMOS
Resolution: 5 Megapixel (2592x1944)
Maximum frame rate: 30 fps

Compatibility
Interface: USB 2.0
Operating system: Windows XP, Vista, 7, 8 & 10
Included software: DinoCapture 2.0 (Windows)
Supported image formats (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
Supported video formats (Windows): WMV, FLV, SWF
Imaging standards: DirectShow, UVC

Housing
Housing material: Aluminium alloy housing
Magnification lock: Yes
Dimensions: 10.5cm (L) x 3.2cm (D)
Weight: 140g
Cable length: 1.8m

Features
Special feature: Aut. Magn. reading, Flexible LED Control (FLC), Coaxial illumination
Measurement: Yes
Calibration: Yes
Microtouch sensor: Yes
ESD safe: Yes

Information
Package contents:
Microscope, Carry pouch, Software CD, User manual, Quick guide, Calibration target, Front cover box
Warranty information: 2 years European warranty
Regulatory approval: CE, FCC, ROHS

Working distance/ field of view/ depth of field:
Magnification Rate Working Distance* Field of View(x) Field of View(y) Depth of Field
700 6.4 0.56 0.400 0.04
750 6.3 0.52 0.375 0.035
800 6.1 0.48 0.350 0.03
850 6.0 0.46 0.330 0.0275
900 5.9 0.43 0.315 0.26
Listed values may differ slightly
*Without front cap
Unit = mm
