Snelwisselhouders sets voor de draaibank


Snelwisselhouders sets voor de draaibank

Sets en enkele beitelwisselhouders met hoge nauwkeurigheid tegen concurrende prijzen van Hogetex.
Uitwisselbaar met andere merken zoals “Haase“ en “Multifix”.
Een systeem voor het efficiënt positioneren en wisselen van beitels, boren en speciaalgereedschappen.
De basishouder is rondom voorzien van trapeziumvormige tanden, waardoor een zeer groot aanlegvlak ontstaat.
Het gereedschap is onder 40 verschillende hoeken ten opzichte van het werkstuk te positioneren, terwijl de wisselhouder toch geheel ondersteund is.
Alle aanlegvlakken zijn gehard en geslepen.
De repeteernauwkeurigheid is zelfs na jaren intensief gebruik beter dan 0,01 mm.
Door middel van een stelschroef wordt de centerhoogte ingesteld. Het gebruik van vulplaten is daardoor overbodig.
Eenvoudige en snelle bediening.
Bij de keuze van de grootte letten op:
1. Vermogen van de draaibank.
2. Draaidiameter van de machine.
3. De lengte 'l' van de wisselhouder moet zoveel mogelijk overeenkomen met de breedte 'z' van het support.
4. De beitelhoogte 'h' moet samen met de maat 'y' kleiner zijn dan de centerhoogte 'x'.
5. De maat 'p' dient zo mogelijk kleiner te zijn dan de maat 'u'.

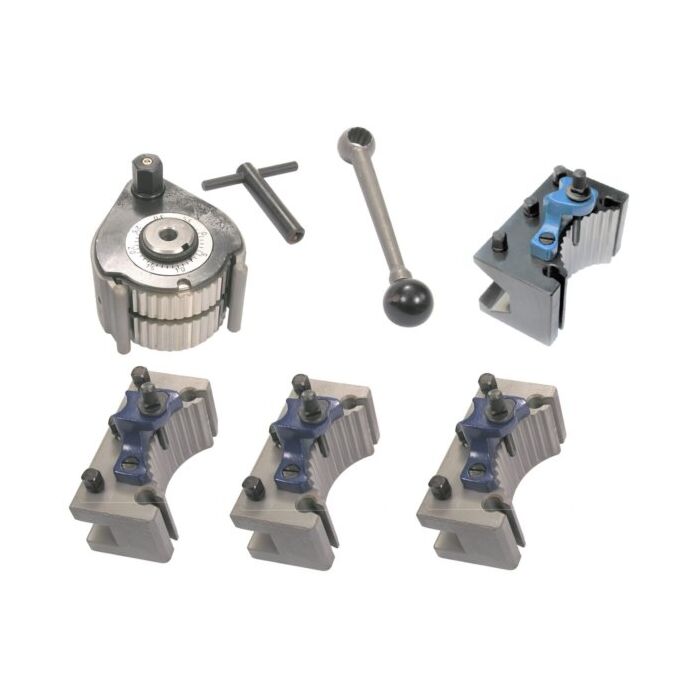

STARTSET HOGETEX1:
1 Basishouder Type Aa
3 Beitelhouders D vlak 12x50mm
1 Beitelhouder V-groef 12mm L50mm
Bestelnr. 3K14.9.10

STARTSET HOGETEX2:
1 Basishouder Type A
3 Beitelhouders D vlak 16x75mm
1 Beitelhouder V-groef 20mm L90mm
Bestelnr. 3K14.9.11

STARTSET HOGETEX3:
1 Basishouder Type E
3 Beitelhouders D vlak 25x100mm
1 Beitelhouder V-groef 30mm L100mm
Bestelnr. 3K14.9.12

STARTSET HOGETEX4:
1 Basishouder Type B
3 Beitelhouders D vlak 25x120mm
1 Beitelhouder V-groef 30mm L130mm
Bestelnr. 3K14.9.13

STARTSET HOGETEX5:
1 Basishouder Type C
3 Beitelhouders D vlak 32x150mm
1 Beitelhouder V-groef 40mm L160mm
Bestelnr. 3K14.9.14

STARTSET HOGETEX6:
1 Basishouder Type D1
3 Beitelhouders D vlak 40x180mm
1 Beitelhouder V-groef 63mm L180mm
Bestelnr. 3K14.9.15
Lees meer
Toon alles
Artikelcode
Uitvoering
Maten
Aantal
Voorraad
Stukprijs
3K14.9.10 Toon info
€ 405,96Incl. btw € 335,50Excl. btw
3K14.9.11 Toon info
€ 437,90Incl. btw € 361,90Excl. btw
3K14.9.12 Toon info
€ 645,54Incl. btw € 533,50Excl. btw
3K14.9.13 Toon info
€ 704,10Incl. btw € 581,90Excl. btw
3K14.9.14 Toon info
€ 1.324,35Incl. btw € 1.094,50Excl. btw
3K14.9.15 Toon info
€ 2.063,05Incl. btw € 1.705,00Excl. btw

Productomschrijving


Snelwisselhouders sets voor de draaibank

Sets en enkele beitelwisselhouders met hoge nauwkeurigheid tegen concurrende prijzen van Hogetex.
Uitwisselbaar met andere merken zoals “Haase“ en “Multifix”.
Een systeem voor het efficiënt positioneren en wisselen van beitels, boren en speciaalgereedschappen.
De basishouder is rondom voorzien van trapeziumvormige tanden, waardoor een zeer groot aanlegvlak ontstaat.
Het gereedschap is onder 40 verschillende hoeken ten opzichte van het werkstuk te positioneren, terwijl de wisselhouder toch geheel ondersteund is.
Alle aanlegvlakken zijn gehard en geslepen.
De repeteernauwkeurigheid is zelfs na jaren intensief gebruik beter dan 0,01 mm.
Door middel van een stelschroef wordt de centerhoogte ingesteld. Het gebruik van vulplaten is daardoor overbodig.
Eenvoudige en snelle bediening.
Bij de keuze van de grootte letten op:
1. Vermogen van de draaibank.
2. Draaidiameter van de machine.
3. De lengte 'l' van de wisselhouder moet zoveel mogelijk overeenkomen met de breedte 'z' van het support.
4. De beitelhoogte 'h' moet samen met de maat 'y' kleiner zijn dan de centerhoogte 'x'.
5. De maat 'p' dient zo mogelijk kleiner te zijn dan de maat 'u'.

STARTSET HOGETEX1:
1 Basishouder Type Aa
3 Beitelhouders D vlak 12x50mm
1 Beitelhouder V-groef 12mm L50mm
Bestelnr. 3K14.9.10

STARTSET HOGETEX2:
1 Basishouder Type A
3 Beitelhouders D vlak 16x75mm
1 Beitelhouder V-groef 20mm L90mm
Bestelnr. 3K14.9.11

STARTSET HOGETEX3:
1 Basishouder Type E
3 Beitelhouders D vlak 25x100mm
1 Beitelhouder V-groef 30mm L100mm
Bestelnr. 3K14.9.12

STARTSET HOGETEX4:
1 Basishouder Type B
3 Beitelhouders D vlak 25x120mm
1 Beitelhouder V-groef 30mm L130mm
Bestelnr. 3K14.9.13

STARTSET HOGETEX5:
1 Basishouder Type C
3 Beitelhouders D vlak 32x150mm
1 Beitelhouder V-groef 40mm L160mm
Bestelnr. 3K14.9.14

STARTSET HOGETEX6:
1 Basishouder Type D1
3 Beitelhouders D vlak 40x180mm
1 Beitelhouder V-groef 63mm L180mm
Bestelnr. 3K14.9.15

Gerelateerde producten

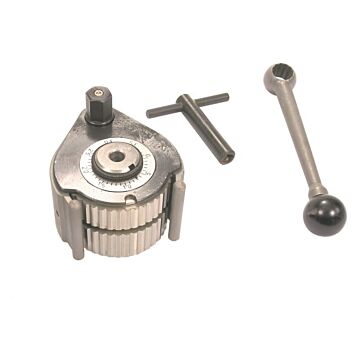

Basishouder voor snelwissel beitelhouders
Basishouder voor snelwissel beitelhouders

Vanaf € 206,31Incl. btw € 170,50Excl. btw

Beitelhouder D vlak voor snelwisselsysteem
Beitelhouder D vlak voor snelwisselsysteem

Vanaf € 65,88Incl. btw € 54,45Excl. btw

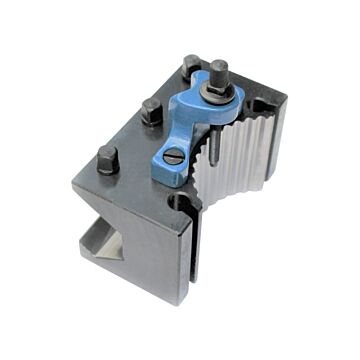

Beitelhouder V-groef voor snelwisselsysteem
