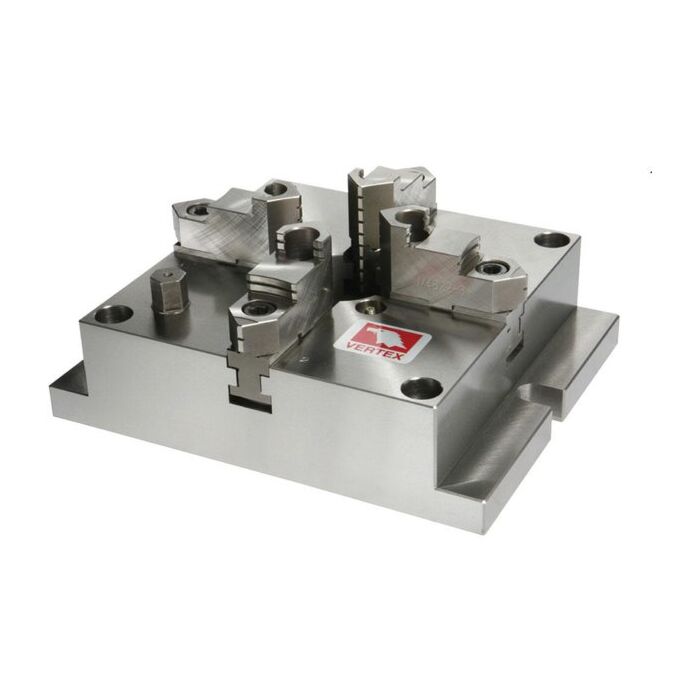

Zelfcentrerende vierkante 4-klauwplaat VMJ

- Solide opspannen van werkstukken. Garandeert hoge nauwkeurigheid (max. afwijking 0,03mm) - Hoge werkstukken kunnen door de lage constructie van de klauwplaat ook worden opgespannen. - R...

Lees meer

Type Gewicht Klem diameter
Aantal Prijs
VMJ-6 13,5 kg Ø 4-128mm
Excl. BTW: € 839,00 Incl. BTW: € 1.015,19
Artikelcode: 3K10.6.41
Excl. BTW: € 839,00 Incl. BTW: € 1.015,19
Artikelcode: 3K10.6.41
VMJ-8 21,5 kg Ø 5-162mm
Excl. BTW: € 985,00 Incl. BTW: € 1.191,85
Artikelcode: 3K10.6.42
Excl. BTW: € 985,00 Incl. BTW: € 1.191,85
Artikelcode: 3K10.6.42
VMJ-10 36,1 kg Ø 6-200mm
Excl. BTW: € 1.335,00 Incl. BTW: € 1.615,35
Artikelcode: 3K10.6.43
Excl. BTW: € 1.335,00 Incl. BTW: € 1.615,35
Artikelcode: 3K10.6.43
VMJ-12 62,8 kg Ø 10-265mm
Excl. BTW: € 1.855,00 Incl. BTW: € 2.244,55
Artikelcode: 3K10.6.44
Excl. BTW: € 1.855,00 Incl. BTW: € 2.244,55
Artikelcode: 3K10.6.44

Productomschrijving

- Solide opspannen van werkstukken.
Garandeert hoge nauwkeurigheid
(max. afwijking 0,03mm)
- Hoge werkstukken kunnen door de
lage constructie van de klauwplaat
ook worden opgespannen.
- Rechthoekige werkstukken kunnen
paarwijze met twee bekken
opgespand worden.
- Met doorgangsboring voor het
spannen van lange werkstukken.
- De sleutel wordt vertikaal opgezet.
- Meerdere klauwplaten kunnen
gezamelijk worden gebruikt.

Technische gegevens:
(in mm)
Type A B C D E G H I J K L M N
VMJ-6 165 215 144 18 25 26 130 40 18 57 96 39 4-M10
VMJ-8 200 250 174 18 25 28 160 55 20 65 108 43 4-M12
VMJ-10 250 310 218 18 30 32 200 70 22 72 122 50 4-M14
VMJ-12 310 380 274 22 35 40 260 100 25 85 141 56 4-M16
